Philosophie
Der 560 D/A-Wandler basiert in vielen Bereichen auf den bewährten technischen Lösungen, die bereits im soulution 541 SACD-Player zum Einsatz kommen. Erst die Synthese vieler Faktoren stellt im exakt abgestimmten Zusammenwirken sicher, dass an der digitalen Quelle der HiFi-Wiedergabe nichts verloren geht: Höchstwertige Schnittstellen für optimale Empfang der digitalen Daten, ein hochpräziser Mastertakt-Generator, der Jitter erst gar nicht aufkommen lässt, eine intelligente digitale Signalaufbereitung mit Oversampling und Zero Phase Technologie und analogen Ausgangsstufen in Vorverstärkerqualität.
Layout
Der konsequente Dual-Mono-Aufbau der Ausgangsstufen sowie die Trennung der Netzteile für die Digitalelektronik und für die analogen Ausgangsstufen sprechen für sich. Die digitale Lautstärkeregelung erlaubt es, den 560 D/A-Wandler direkt mit dem Verstärker zu verbinden.
Oversampling
Die digitalen Audiodaten werden gepuffert, ein leistungsfähiger DSP ist für die Umrechnung auf 24 Bit/384 Kilohertz zuständig. Unsere Maxime in Sachen Up- und Oversampling: Nicht die höchste Taktrate hat Vorrang, sondern die höchste Präzision bei der Interpolation der Zwischenwerte. Dabei ermöglicht der Polynom-Algorithmus des Digital-Spezialisten Anagram Technologies eine hochpräzise Kurvenberechnung zur Interpolation der Zwischenwerte. Weil wir PCM-Wandler naturgemäss als überlegen erachten, konvertieren wir auch DSD-Signale vor der finalen D/A-Wandlung in das PCM-Format.
Die Zero-Phase-Technologie eliminiert Zeit/Phasen-Fehler im analogen Ausgangssignal. Jeder D/A-Wandler benötigt im Ausgang ein Low-Pass-Filter zur Unterdrückung von Aliasing Frequenzen. Das für den 560 D/A-Wandler verwendete Bessel-Filter 3ter Ordnung, mit einer Eckfrequenz von 120 kHz, weist eine Phasendrehung von bis zu 15° bei 20kHz auf. Dank der Zero-Phase-Technologie weist das analoge Ausgangssignal des 560 D/A-Wandlers noch einen minimalen Phasenfehler von< 1° im Bereich 20Hz - 100kHz auf. Diese einzigartige Technologie bringt Sie noch näher an die Musik. Nichts geht verloren!
DA-Wandler
Es wird ausschliesslich die hochwertige DA-Wandlersektion der Burr-Brown PCM 1792 Wandlerbausteine genutzt, die bis zu einer maximalen Frequenz von 384 kHz getaktet werden können. Nicht genutzt werden die internen Upsampling- und Filter-Funktionen. Die Ausgangsströme der Wandlerbausteine des soulution 560 werden zuerst in eine Spannung umgewandelt und gefiltert. Dieser Strom-Spannungswandler arbeitet intern mit einer Bandbreite von 40 Megahertz und legt damit den Grundstein für höchste Störabstände und maximalen Dynamikumfang in der analogen Ebene.
Ausgangsstufe
Die breitbandige Ausgangsstufe des 560 D/A-Wandlers arbeitet mit einer internen Frequenzbandbreite von 20 MHz (-3 dB). Dank dieser enormen Geschwindigkeit werden alle Details der Musik naturgetreu abgebildet. Es entsteht ein dreidimensionales räumliches Klangvergnügen.
Bedienung

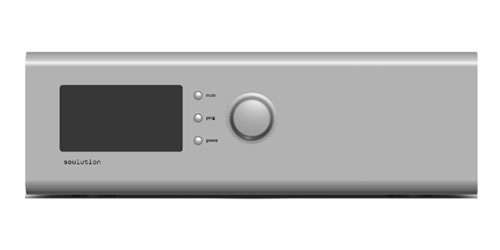

Die Bedienung des 560 D/A-Wandlers erfolgt über die Tasten und den Drehknopf auf der Front. Zahlreiche Zusatzfunktionen erlauben eine Optimierung der gesamten HiFi-Anlage und eine optimale Abstimmung der verschiedenen Komponenten aufeinander.
Anschlüsse
Analoge Ausgänge:
- 1 x symmetrischer Ausgang (XLR)
- 1 x asymmetrischer Ausgang (RCA)
Digitale Ausgänge:
- 1 x SPDIF (RCA)
- 1 x AES/EBU (XLR)
- 1 x Optical (Toslink)
Digitale Eingänge:
- 1 x SPDIF (RCA)
- 1 x AES/EBU (XLR)
- 1 x Optical (Toslink)
- 1 x USB
- 1 x Ethernet
LINK-System
- 2 x RJ45
|
