Philosophie
Ein CD- oder SACD-Player ist sowohl digitaler als auch analoger Baustein der HiFi-Kette. Für höchste Wiedergabeansprüche müssen bei seiner Entwicklung alle Aspekte Berücksichtigung finden. Ein hochwertiger D/A-Wandler allein – wie früher angenommen – genügt nicht. Erst die Synthese aus einem erstklassigen Laufwerk für die perfekte Datenaulese, einem hochpräzisen Mastertakt-Generator, der Jitter erst gar nicht aufkommen lässt, einer intelligenten digitalen Signalaufbereitung mit Oversampling-Technologie sowie analogen Ausgangsstufen in Vorverstärker-Qualität kann im genau abgestimmten Zusammenwirken sicherstellen, dass an der digitalen Quelle der HiFi-Wiedergabe nichts verloren geht.
Layout
In vielen modernen CD/SACD-Playern entdeckt das Auge des technikbegeisterten Musikliebhabers jede Menge Luft. Nicht so im Soulution 746. Der konsequente Dual-Mono-Aufbau machte sogar die Auslagerung der drei getrennten Netzteile für das Laufwerk, die Digitalelektronik sowie die analogen Ausgangsstufen in ein externes Gehäuse notwendig. Angenehmer Nebeneffekt: Etwaige Störeinflüsse auf die signalführenden Gruppen durch Netztrafos oder dergleichen sind damit von vornherein ausgeschlossen.

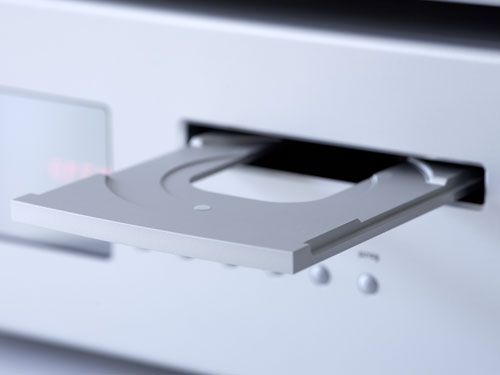

Laufwerk
Für die Datenauslese verwenden wir im soulution 746 ein synchronbetriebenes «Esoteric»-Laufwerk von Teac welches auf einer massiven Kupferplatte ruht, die als Subchassis über vier Dämpferelemente mechanisch entkoppelt ist. Während des Abspielens einer CD oder SACD hat das Laufwerk keinerlei Kontakt zur Frontplatte.
Upsampling
Die ausgelesenen Audiodaten werden gepuffert, ein leistungsfähiger SHARC DSP ist für das achtfache Oversampling mit der Umrechnung auf 24 Bit/352,8 kHz (24 Bit/384 kHz abhängig vom digitalen Eingangssignal) zuständig. Unser Credo in Sachen Oversampling: Nicht die höchste Taktrate muss Vorrang haben, sondern die höchste Präzision bei der Interpolation der Zwischenwerte. Wir verwenden deshalb den Anagram Polynom-Algorithmus, der eine hochpräzise Kurvenberechnung ermöglicht. Weil wir PCM-Wandler naturgemäss als überlegen erachten, konvertieren wir auch das DSD-Signal der SACD vor der finalen D/A-Wandlung in das PCM-Format. Das PCM-Format ermöglicht uns ausserdem den Einsatz der innovativen Zero Phase Technologie.
Die Zero-Phase-Technologie eliminiert Zeit/Phasen-Fehler im analogen Ausgangssignal. Jeder D/A-Wandler benötigt im Ausgang ein Low-Pass-Filter zur Unterdrückung von Aliasing-Frequenzen. Das für den 746 SACD-Player verwendete Bessel-Filter 3ter Ordnung, mit einer Eckfrequenz von 120 kHz, weist eine Phasendrehung von bis zu 15° bei 20kHz auf. Dank der Zero-Phase-Technologie weist das analoge Ausgangssignal des 746 SACD-Players noch einen minimalen Phasenfehler von< 1° im Bereich 20Hz - 100kHz auf. Diese einzigartige Technologie bringt Sie noch näher an die Musik. Nichts geht verloren!
DA-Wandler und Ausgangsstufe
Wir nutzen ausschliesslich die hochwertige DA-Wandlersektion der Burr-Brown Wandlerbausteine, welche bis zu einer maximalen Frequenz von 384 kHz getaktet werden können. Die internen Upsampling- und Filter-Funktionen werden nicht genutzt. Die Wandlerbausteine werden dual-mono betrieben, somit stehen vier Ausgangsströme bereit, die üblicherweise direkt am Wandlerausgang addiert werden. Im soulution 746 werden diese Ströme zuerst in eine Spannung umgewandelt und gefiltert. Dieser Strom-Spannungswandler arbeitet intern mit einer Bandbreite von 80 Megahertz und legt den Grundstein für höchste Störabstände und maximalen Dynamikumfang in der analogen Ebene.
Ausgangsstufe
Die extrem breitbandige Ausgangsstufe des 746 ist mit jener des Referenz-Vorverstärkers 725 einschliesslich der exzellenten Stromversorgung identisch – ein einmaliger Aufwand. Dank der internen Frequenzbandbreite von 40 MHz (-3 dB) werden alle Details der Musik naturgetreu abgebildet.
Es entsteht ein dreidimensionales räumliches Klangvergnügen. Durch die Kraft der Ausgangsstufe wird sichergestellt, dass der Detailreichtum der Musik auch bei ihrem (Vor)-Verstärker ankommt. So werden beispielsweise Kabeleinflüsse weitestgehend reduziert.
Clock
Nicht weniger beeindruckend ist der Generator für den Mastertakt, der ein Clock-Signal höchster Präzision bereitstellt. Der Restjitter liegt unter einer Picosekunde, was bedeutet, dass den soulution 746 mit den derzeitigen Messmethoden praktisch kein Jitter mehr nachzuweisen ist.

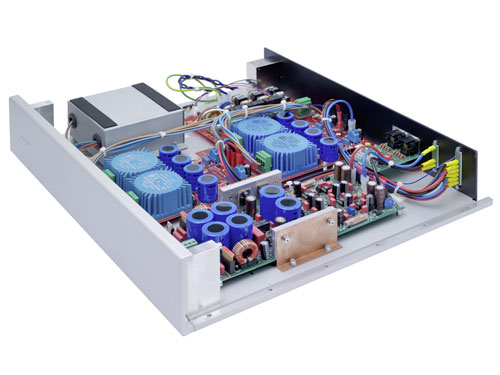

Externes Netzteil
Das externe Netzteil besteht aus drei räumlich wie auch elektrisch getrennten Bereichen. Die strikte räumliche Trennung der Netzteile für den analogen Schaltungsbereich, den digitalen Schaltungsbereich sowie für das Laufwerk wird durch ein mehrstufiges Filternetzwerk ergänzt. Dadurch wird eine gegenseitige Beeinflussung der verschiedenen Schaltungsteile auf ein Minimum reduziert.
Die Versorgungsspannungen für die analogen Bereiche des soulution 746 SACD-Players werden mehrstufig stabilisiert. Dabei arbeitet eine endstufen-ähnliche Schaltung auf einen Kondensator. Die äusserst stabilen Versorgungsspannungen weisen noch eine Restwelligkeit von < 0,01 microvolt auf; Grundvoraussetzung für einen gut klingenden SACD-Player.
Auch die digitalen Schaltkreise benötigen für optimale Resultate sehr stabile Stromversorgungen. So werden die Versorgungsspannungen für die digitalen Schaltkreise in einem speziell auf diese Aufgabe optimierten Netzteil bereitgestellt und anschliessend lokal stabilisiert. Für die Versorgung des Laufwerks verwenden wir ein weiteres von den übrigen Schaltungsteilen getrenntes Netzteil. So wird sichergestellt, dass das Laufwerk die für den Betrieb optimalen und teilweise sehr hohen Versorgungsströme ohne Einschränkungen zur Verfügung hat. Ausserdem wird auf diese Weise auch die Beeinflussung der übrigen Schaltungsbereiche des soulution 746 SACD-Players effektiv minimiert.

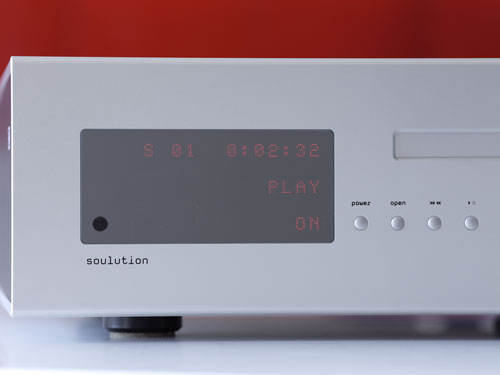

Bedienung
Die Bedienung des soulution 746 SACD-Players erfolgt über die Tasten und den Drehknopf auf der Front. Er weist zahlreiche Zusatzfunktionen zur Optimierung der gesamten HiFi-Anlage auf. Diese erlauben es auch, die verschiedenen Komponenten optimal aufeinander abzustimmen.
Analoge Ausgänge
- 1 x symmetrisch (XLR)
- 1 x unsymmetrisch (RCA)
Digitale Ausgänge
- 1 x SPDIF 1 (RCA)
- 1 x SPDIF 2 (BNC)
- 1 x AES/EBU (XLR)
- 1 x Optical (Toslink)
- 1 x Clock (BNC)
Digitale Eingänge>
- 1 x SPDIF 1 (RCA)
- 1 x SPDIF 2 (BNC)
- 1 x AES/EBU (XLR)
- 1 x Optical (Toslink)
- 1 x Clock (BNC)
LINK-System
- 2 x RJ45
|
